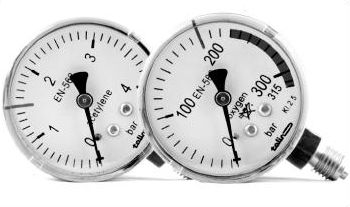

MANOMETRY____________________
Ø 50;Ø 63 w obudowie bezpiecznej do pomiaru ciÅ›nienia
gazów w aparatach spawalniczych
Tlen - O2, Acetylen - C2H2, Wodór - H2, Dwutlenek wÄ™gla - CO2, Propan - C3H8, Argon - Ar, Azot - N2, Hel - He, Gaz ziemny
| Wymagania |
wg normy PN-EN 837-1:2000 i PN-EN 562:2000 |
| Klasa dokładności |
1,6 i 2,5 |
| Zakres pomiarowy: |
- przy ciśnieniu stałym 3/4 zakresu wskazań
- przy ciśnieniu zmiennym 2/3 zakresu wskazań
|
| Stopień ochrony |
IP 50 |
| Temperatura pracy |
otoczenie:-40 ... + 60°C / medium: max +60°C |
| Rodzaje wskazań |
M - ciśnieniomierz do pomiaru nadciśnienia (manometr),
zakres zgodnie z normami na sprzęt spawalniczy
|
| Sprężyna pomiarowa |
- mosiądz: dla ciśnień <= 4 MPa
- brąz: dla ciśnień > 6 MPa
|
| Podzielnia |
z aluminium - malowana na kolor biały, nadruk w kolorze czarnym z oznaczeniem
symbolu gazu, kresa: RAL3020 (czerwony)
|
| Króciec |
mosiÄ…dz - koÅ„cówka króćca wg PN-89/M-42305 z gwintem:
- podstawowym: M12x1,5
- odmiany: M10x1; G1/8; G 1/4; G3/8; 1/4NPT
|
| Mechanizm |
mosiÄ…dz |
| Uwagi |
Zgodnie z normą manometry mają zamontowany amortyzator (dławik).
|
| Wykonanie podstawowe |
Opcje |
| Obudowa |
stal malowana na kolor czarny, oprawa posiada zabezpieczenie przeciwwybuchowe |
- stal malowana na złoto RAL 1036 |
| Szyba |
tworzywo |
tworzywo |
| Pokrywa |
|
- stal malowana na czarno
- stal malowana na złoto RAL 1036
|
Zamawianie / parametry:
Średnica obudowy / zakres wskazań / gwint / medium / opcje i wyposażenie dodatkowe
